Dvousloupový dvouosý rotátor SPARTUS® 1000–3000 Nosnost 1000 a 3000 kg, 400 V
Dvousloupový dvouosý rotátor SPARTUS® 1000 a SPARTUS® 3000 je určený pro přesné polohování velkých, dlouhých a těžkých svařenců ve dvou osách. Umožňuje řídit rotaci i zdvih obrobku a nastavit díl do vhodné pracovní polohy. Vyberte variantu podle nosnosti 1000 nebo 3000 kg.
| Kategorie: | Svařovací rotátory |
|---|---|
| Záruka: | 2 roky |
| Typ zařízení: | Dvousloupový rotátor |
| Nosnost: | 1000 kg, 3000 kg |
| Napájení: | 400 V |
| Osy polohování: | Dvouosé |
| Použití: | Velké a těžké svařence |
| Model: | SPARTUS® 1000 / 3000 |
| Rychlost otáčení: | 0,12–1,2 ot./min |
| Max. průměr obrobku: | 3000 / 3400 mm podle varianty |
| Výškový rozsah: | 500–1600 mm / 700–1800 mm podle varianty |
| Osy pohybu: | Rotace + zdvih |
| Ovládání: | Ruční ovládací panel, možnost integrovaného nebo samostatného panelu |
| Bezpečnostní prvky: | Samosvorné systémy, koncové spínače, senzory opotřebení matic, bezpečnostní blokace |
| Možnosti rozšíření: | Mobilní sloupy, pojezdové kolejnice, samostředicí sklíčidla, automatické navíječe kabelů, laserové snímače vzdálenosti |
Dvousloupový dvouosý rotátor SPARTUS® 1000–3000
Dvousloupové dvouosé rotátory SPARTUS® 1000–3000 jsou určeny pro přesné polohování velkých a těžkých svařenců, které je potřeba nejen otáčet, ale také výškově nastavovat. Díky dvěma osám pohybu lze obrobek natočit a zvednout do vhodné pracovní polohy, což zlepšuje přístup ke sváru, zvyšuje bezpečnost a zkracuje čas zpracování.
Tato zařízení jsou vhodná pro nádrže, tlakové nádoby, rámy návěsů, velké konstrukční díly a další rozměrné svařence, kde je potřeba přesné a bezpečné polohování v profesionálním výrobním provozu.
Hlavní výhody řady SPARTUS® 1000–3000
- varianty s nosností 1000 nebo 3000 kg,
- dvě osy pohybu – rotace a zdvih,
- napájení 3× 400 V pro průmyslové použití,
- rychlost otáčení 0,12–1,2 ot./min,
- vhodné pro velké a dlouhé svařence,
- možnost nastavení pracovní výšky podle konkrétního dílu,
- ruční ovládací panel s možností rozšíření,
- samosvorné systémy, koncové spínače a bezpečnostní blokace,
- možnost doplnění mobilních sloupů, pojezdových kolejnic, sklíčidel nebo automatických navíječů kabelů.
Jak vybrat správnou variantu?
Při výběru je důležitá hmotnost obrobku, maximální průměr dílu, požadovaný výškový rozsah a celkový způsob manipulace ve výrobě. U rozměrných a nesouměrných svařenců doporučujeme počítat s rezervou nosnosti a ověřit těžiště dílu.

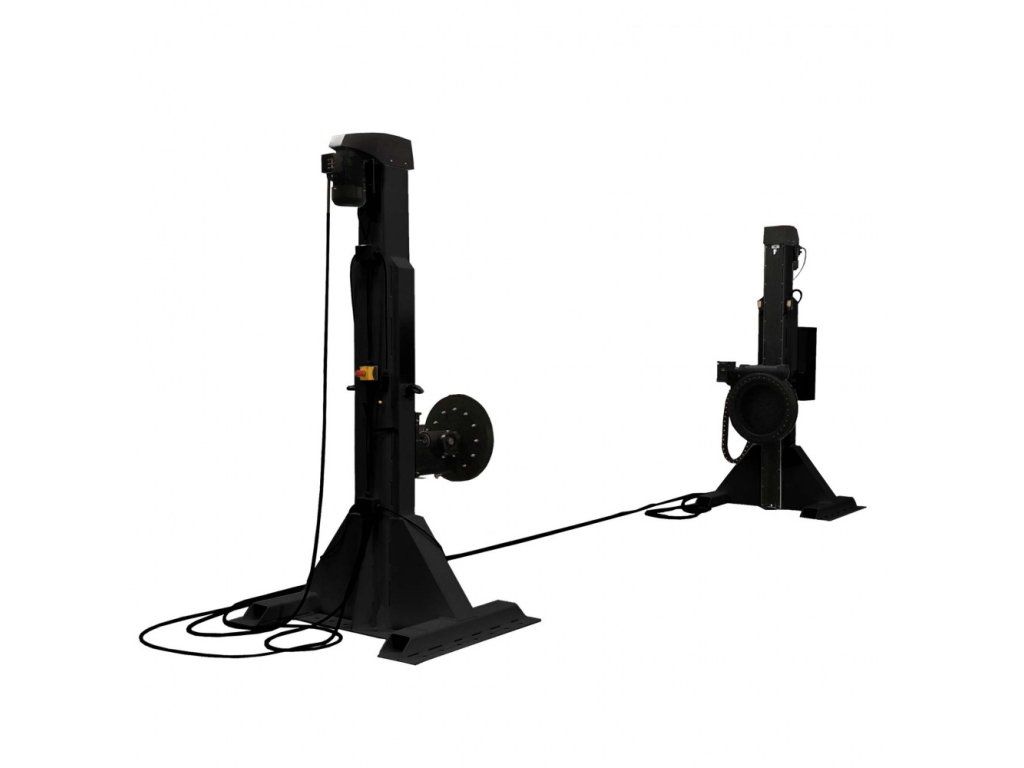

| SPARTUS® 1000 | Nosnost 1000 kg, maximální průměr obrobku 3000 mm, výškový rozsah 500–1600 mm. |

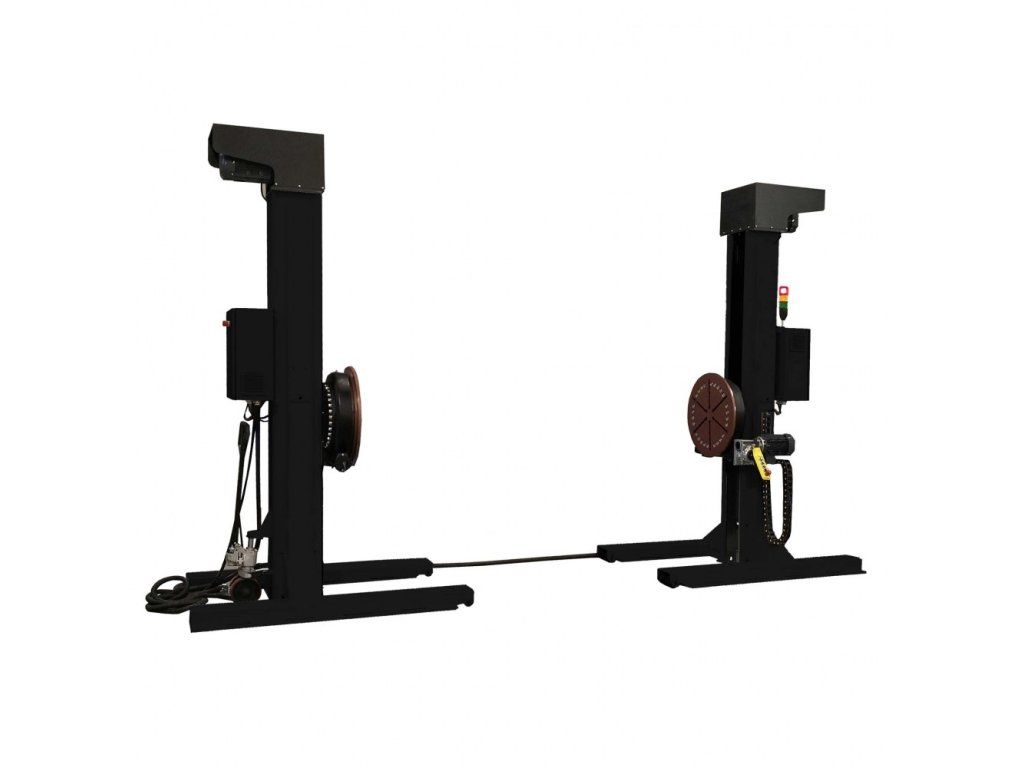

| SPARTUS® 3000 | Nosnost 3000 kg, maximální průměr obrobku 3400 mm, výškový rozsah 700–1800 mm. |
Bezpečnost a ovládání
Dvousloupové dvouosé rotátory SPARTUS® jsou navrženy pro bezpečnou práci s velkými komponenty. Pohyb obrobku je řízený ovládacím panelem a zařízení může být vybaveno bezpečnostními prvky, jako jsou samosvorné systémy, koncové spínače, senzory opotřebení matic a bezpečnostní blokace.
Pohyb se aktivuje pouze při stisknutém ovládacím prvku, což zvyšuje kontrolu obsluhy nad manipulací s obrobkem. Podle potřeb provozu lze řešit integrovaný nebo samostatný ovládací panel a další rozšíření pracoviště.
Technické parametry
| Modelová řada | SPARTUS® 1000–3000 |
| Varianty | SPARTUS® 1000 / SPARTUS® 3000 |
| Nosnost | 1000 / 3000 kg podle varianty |
| Max. průměr obrobku | 3000 / 3400 mm podle varianty |
| Rychlost otáčení | 0,12–1,2 ot./min |
| Výškový rozsah | 500–1600 mm / 700–1800 mm podle varianty |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |
| Osy pohybu | Rotace + zdvih |
Individuální konfigurace, doprava a manipulace
U dvousloupových dvouosých rotátorů doporučujeme vždy řešit vhodnost konkrétní varianty individuálně. Důležité je znát hmotnost, délku, průměr a těžiště svařence, požadovanou pracovní výšku, způsob upnutí i prostorové možnosti pracoviště.
Doprava, vykládka, montážní připravenost a termín dodání se řeší individuálně podle místa dodání, hmotnosti zařízení a konkrétní konfigurace.
Nejste si jistí výběrem?
Pokud si nejste jistí vhodným modelem, nosností nebo příslušenstvím, ozvěte se nám. Pomůžeme ověřit vhodnou variantu podle hmotnosti svařence, rozměrů dílu, způsobu upnutí, manipulace i možností dopravy a vykládky.
