Otočný svařovací stůl FERROS 3D 1200×1200x200 mm Osmihranná litinová deska 25 mm, systém Ø28, otočný modul SPARTUS® RT
Otočný svařovací stůl FERROS 3D 1200×1200 kombinuje osmihrannou litinovou pracovní desku o tloušťce 25 mm se systémem otvorů Ø28 a otočný modul SPARTUS® RT. Kompaktnější rozměr 1200 × 1200 mm je vhodný pro přesné svařování, montáž a pohodlnější polohování svařenců v profesionální dílně i výrobním provozu.
| Kategorie: | Otočné svařovací stoly |
|---|---|
| Typ zařízení: | Otočný svařovací stůl |
| Nosnost: | 1000 kg, 2000 kg, 5000 kg, 3000 kg |
| Napájení: | 400 V |
| Rozměr stolu: | 1200x1200 |
| Tloušťka / systém otvorů: | 25 mm / Ø28 |
| Bočnice: | 200 mm |
| Model: | FERROS 3D s otočným modulem SPARTUS® RT |
| Tvar pracovní desky: | Osmihranný |
| Materiál desky: | Litina EN-GJL-300 dle EN 1561 |
| Rovinnost pracovní desky: | 0,1 / 1000 mm horizontálně, 0,1 / 200 mm vertikálně |
| Ovládání: | Ruční ovládací panel + nožní spínač |
| Pohon: | Invertorové řízení |
Otočný svařovací stůl FERROS 3D 1200×1200
Otočný svařovací stůl FERROS 3D 1200×1200 je kompaktní svařovací pracoviště s osmihrannou litinovou deskou a integrovaným otočným modulem SPARTUS® RT. Spojuje výhody přesného 3D svařovacího stolu s možností plynulého otáčení pracovní plochy při svařování, montáži nebo kontrole svařenců.
Pracovní deska je vyrobena z litiny EN-GJL-300 dle EN 1561, která je odolná proti opotřebení a mechanickému namáhání. Tloušťka desky 25 mm, bočnice 200 mm, systém otvorů Ø28 a milimetrová stupnice umožňují přesné ustavení dílů, použití upínacích prvků a práci ze všech stran stolu.
Hlavní výhody
- kompaktní osmihranná pracovní deska 1200 × 1200 × 200 mm,
- litinové provedení EN-GJL-300 dle EN 1561,
- tloušťka pracovní desky 25 mm,
- systém otvorů Ø28 mm pro upínací prvky,
- 3D bočnice pro upínání také z bočních stran,
- milimetrová stupnice pro přesnější ustavení dílů,
- otočný modul SPARTUS® RT pro pohodlnější polohování svařence,
- invertorové řízení motoru pro plynulý rozběh a brzdění,
- ovládání pomocí ručního panelu a nožního spínače,
- vhodné pro svařování, montáž i opakované výrobní operace.
Jak vybrat správnou variantu?
U této řady vybírejte variantu podle požadované nosnosti otočného modulu a hmotnosti svařence. Pracovní deska má vlastní hmotnost 480 kg, proto je potřeba počítat s reálnou nosností pro obrobek po osazení desky.
| SPARTUS® RT1000 | Vstupní varianta pro lehčí svařence, přípravky a díly, kde je hlavní výhodou otočná pracovní plocha v kompaktnějším rozměru stolu. |
| SPARTUS® RT2000 | Vyvážená varianta pro běžné výrobní použití a těžší svařence při zachování kompaktnějšího rozměru stolu. |
| SPARTUS® RT3000 | Silnější varianta pro náročnější provozy, těžší přípravky a konstrukční díly. |
| SPARTUS® RT5000 | Nejvýkonnější varianta této řady pro velmi těžké svařence a průmyslové použití. |
Technické parametry podle varianty

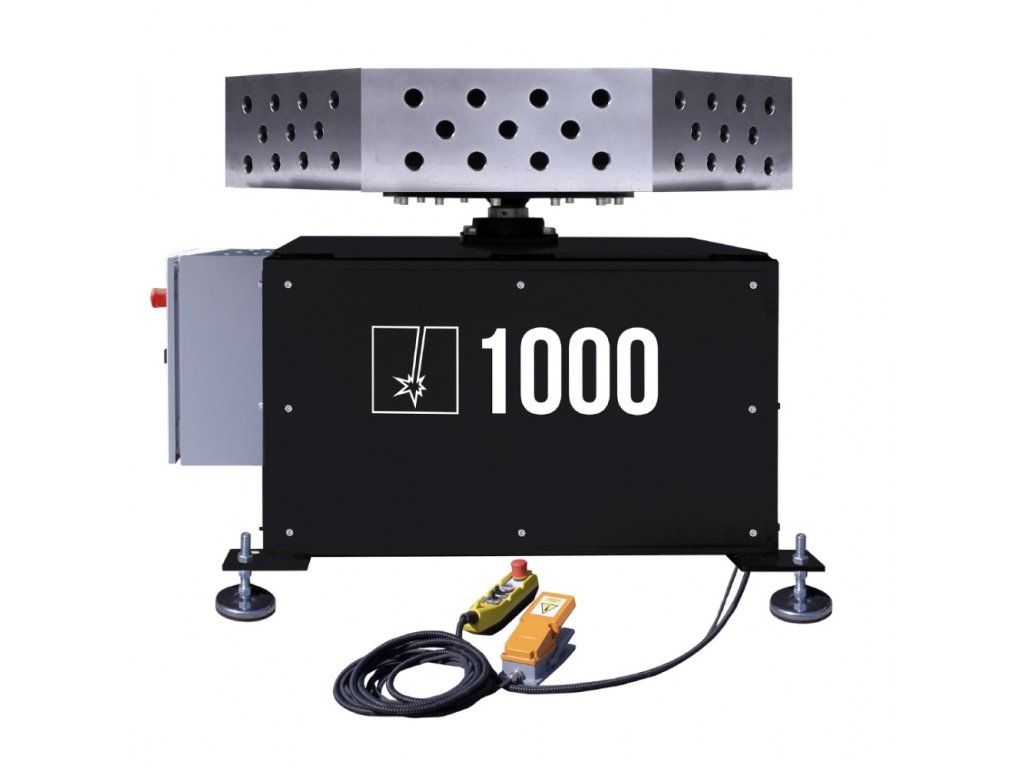

FERROS 3D 1200×1200 se SPARTUS® RT1000
| Kód produktu | SP28C-12-12-RT1000 |
| Rozměr pracovní desky | 1200 × 1200 × 200 mm |
| Materiál desky | Litina EN-GJL-300 dle EN 1561 |
| Tloušťka desky | 25 mm |
| Systém otvorů | D28 – otvory Ø28 mm |
| Nosnost otočného modulu | 1000 kg |
| Nosnost s pracovní deskou | 520 kg |
| Hmotnost pracovní desky | 480 kg |
| Přesnost horizontální | 0,1 / 1000 mm |
| Přesnost vertikální | 0,1 / 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |

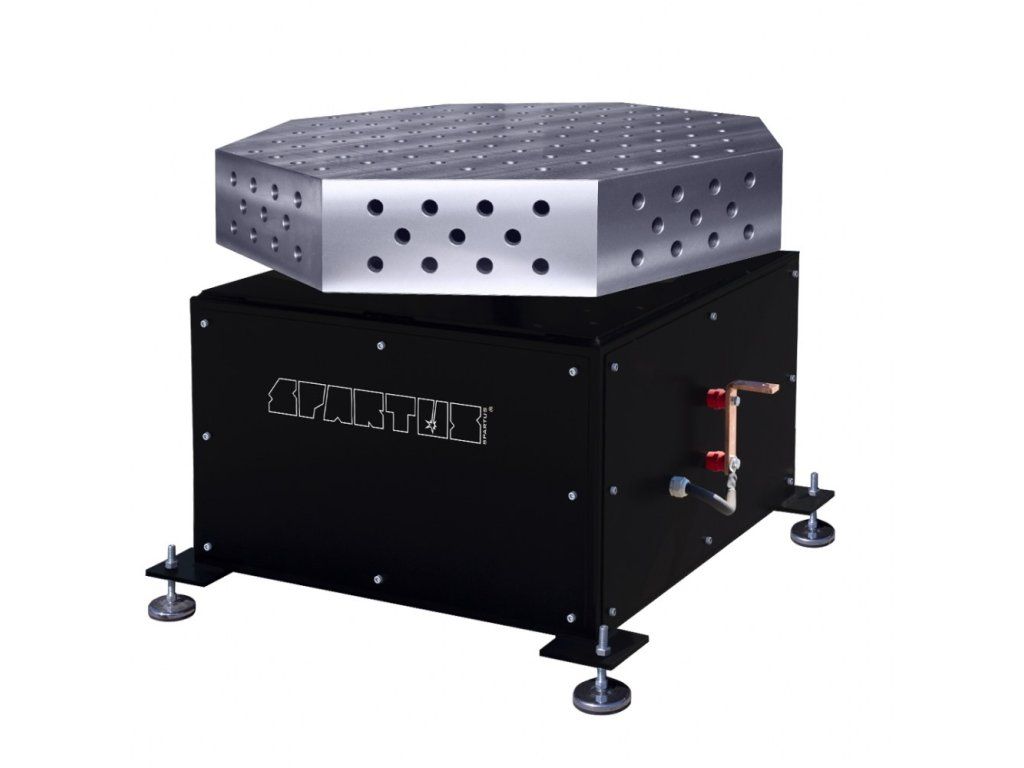

FERROS 3D 1200×1200 se SPARTUS® RT2000
| Kód produktu | SP28C-12-12-RT2000 |
| Rozměr pracovní desky | 1200 × 1200 × 200 mm |
| Materiál desky | Litina EN-GJL-300 dle EN 1561 |
| Tloušťka desky | 25 mm |
| Systém otvorů | D28 – otvory Ø28 mm |
| Nosnost otočného modulu | 2000 kg |
| Nosnost s pracovní deskou | 1520 kg |
| Hmotnost pracovní desky | 480 kg |
| Přesnost horizontální | 0,1 / 1000 mm |
| Přesnost vertikální | 0,1 / 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |

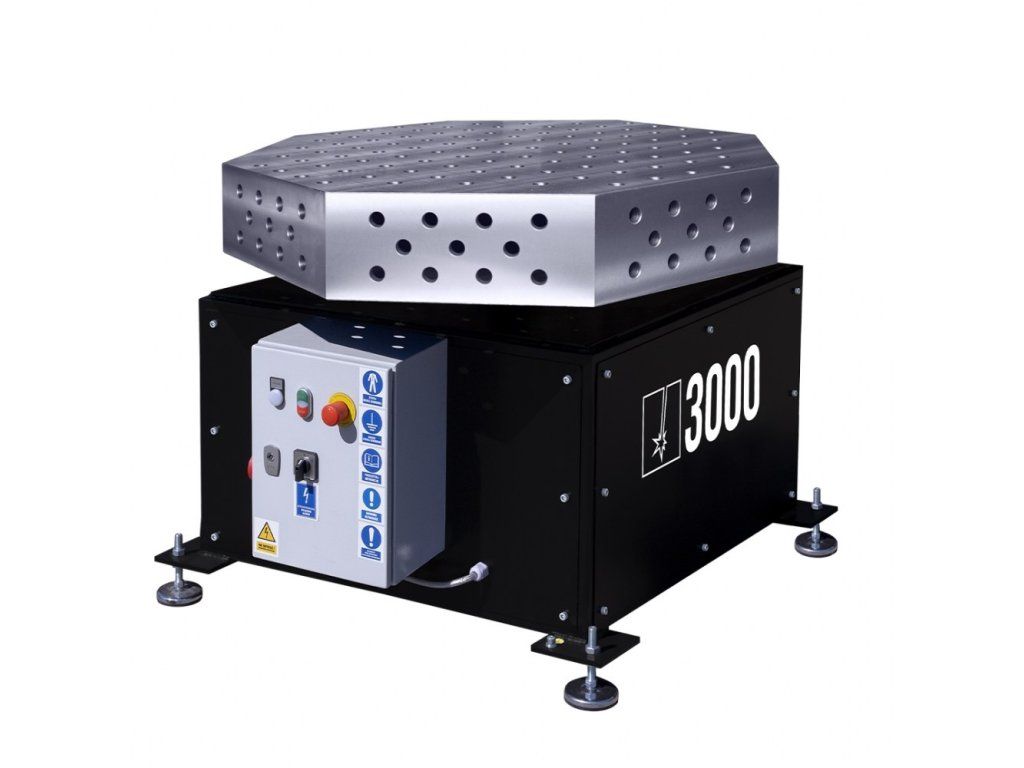

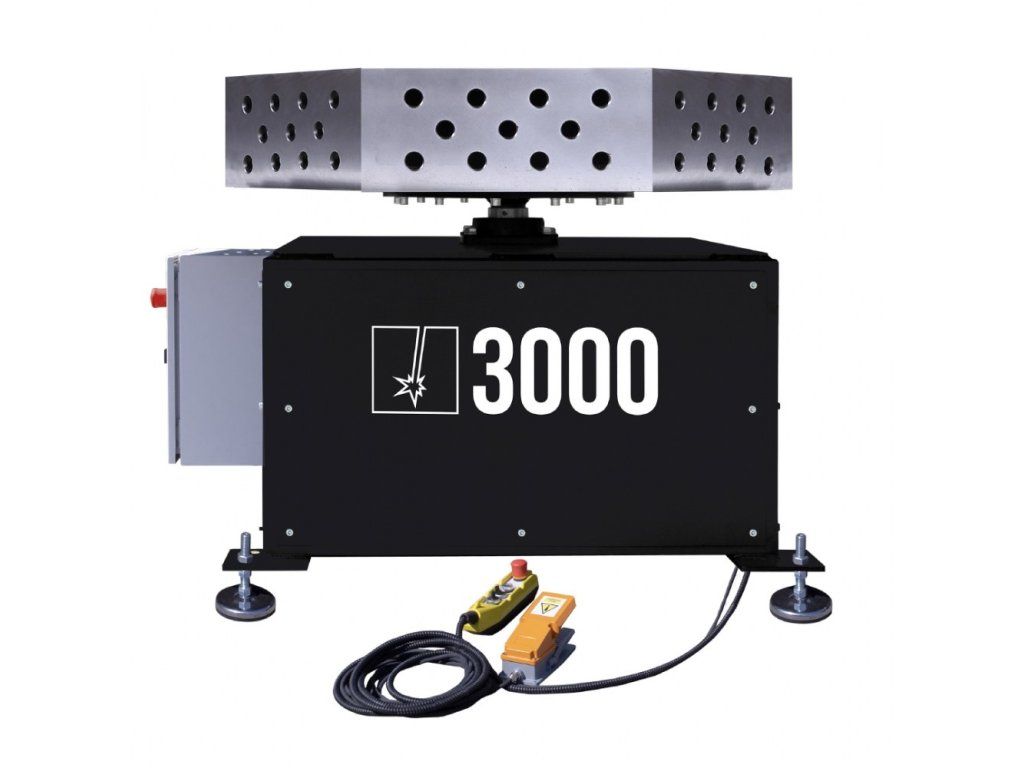

FERROS 3D 1200×1200 se SPARTUS® RT3000
| Kód produktu | SP28C-12-12-RT3000 |
| Rozměr pracovní desky | 1200 × 1200 × 200 mm |
| Materiál desky | Litina EN-GJL-300 dle EN 1561 |
| Tloušťka desky | 25 mm |
| Systém otvorů | D28 – otvory Ø28 mm |
| Nosnost otočného modulu | 3000 kg |
| Nosnost s pracovní deskou | 2520 kg |
| Hmotnost pracovní desky | 480 kg |
| Přesnost horizontální | 0,1 / 1000 mm |
| Přesnost vertikální | 0,1 / 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |
FERROS 3D 1200×1200 se SPARTUS® RT5000
| Kód produktu | SP28C-12-12-RT5000 |
| Rozměr pracovní desky | 1200 × 1200 × 200 mm |
| Materiál desky | Litina EN-GJL-300 dle EN 1561 |
| Tloušťka desky | 25 mm |
| Systém otvorů | D28 – otvory Ø28 mm |
| Nosnost otočného modulu | 5000 kg |
| Nosnost s pracovní deskou | 4520 kg |
| Hmotnost pracovní desky | 480 kg |
| Přesnost horizontální | 0,1 / 1000 mm |
| Přesnost vertikální | 0,1 / 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |
Doprava, vykládka a ověření vhodnosti
U otočných svařovacích stolů FERROS 3D doporučujeme před objednáním ověřit hmotnost a rozměry svařence, způsob upnutí, možnosti manipulace v provozu a požadovanou nosnost. Doprava, vykládka a termín dodání se řeší individuálně podle konkrétní varianty a místa dodání.
Nejste si jistí výběrem?
Pošlete nám hmotnost svařence, přibližné rozměry dílu a informaci, jak s ním potřebujete pracovat. Pomůžeme ověřit vhodnou variantu otočného svařovacího stolu, nosnost, dopravu i způsob vykládky.
