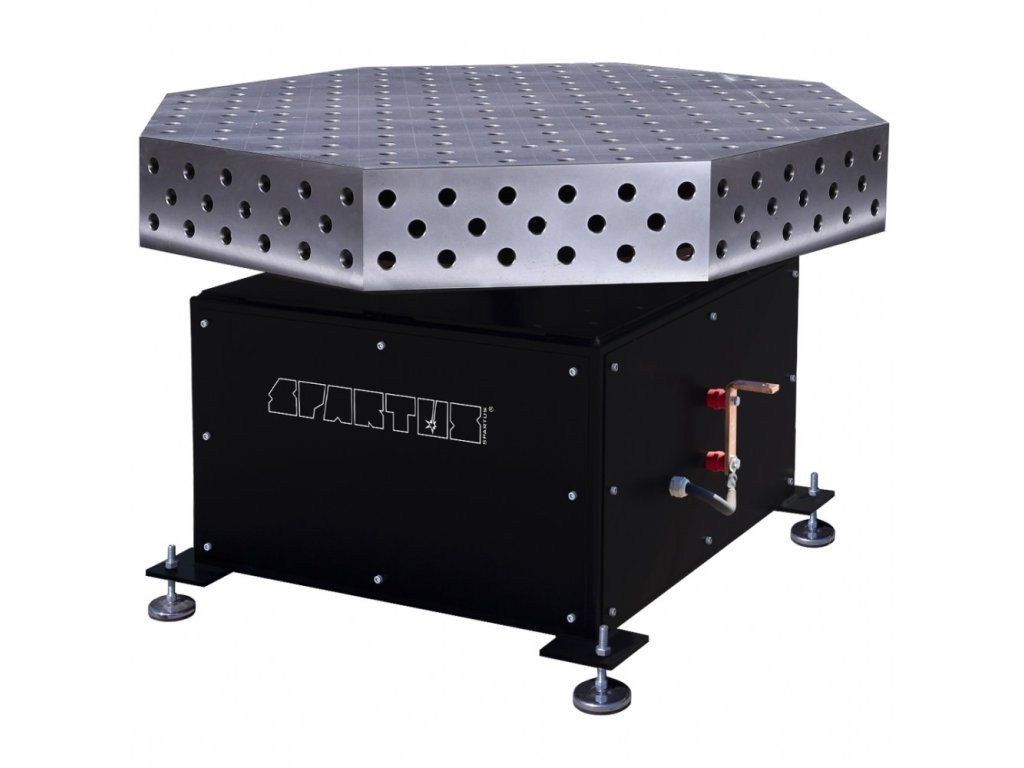

Otočný svařovací stůl FERROS 3D 1400×1400x200 mm Osmihranná litinová deska 25 mm, systém Ø28, otočný modul SPARTUS® RT
Otočný svařovací stůl FERROS 3D 1400×1400 kombinuje robustní osmihrannou litinovou pracovní desku o tloušťce 25 mm se systémem otvorů Ø28 a otočný modul SPARTUS® RT. Větší pracovní plocha 1400 × 1400 mm je vhodná pro přesné svařování, montáž a pohodlnější polohování těžších svařenců.
| Kategorie: | Otočné svařovací stoly |
|---|---|
| Typ zařízení: | Otočný svařovací stůl |
| Nosnost: | 1000 kg, 2000 kg, 5000 kg, 3000 kg |
| Napájení: | 400 V |
| Rozměr stolu: | 1400x1400 |
| Tloušťka / systém otvorů: | 25 mm / Ø28 |
| Bočnice: | 200 mm |
| Model: | FERROS 3D s otočným modulem SPARTUS® RT |
| Tvar pracovní desky: | Osmihranný |
| Materiál desky: | Litina EN-GJL-300 dle EN 1561 |
| Rovinnost pracovní desky: | 0,1 / 1000 mm horizontálně, 0,1 / 200 mm vertikálně |
| Ovládání: | Ruční ovládací panel + nožní spínač |
| Pohon: | Invertorové řízení |
Otočný svařovací stůl FERROS 3D 1400×1400
Otočný svařovací stůl FERROS 3D 1400×1400 je speciální svařovací pracoviště pro přesné ustavení, svařování, montáž a polohování těžších svařenců. Spojuje výhody robustního 3D svařovacího stolu s možností plynulého otáčení pracovní desky pomocí otočného modulu SPARTUS® RT.
Pracovní deska je vyrobena z vysokopevnostní litiny EN-GJL-300 dle EN 1561, která je odolná proti opotřebení a mechanickému namáhání. Tloušťka desky 25 mm, bočnice 200 mm, systém otvorů Ø28 a milimetrová stupnice umožňují přesné upínání dílů, použití přípravků a práci ze všech stran stolu.
Hlavní výhody
- osmihranná pracovní deska 1400 × 1400 × 200 mm,
- litinové provedení EN-GJL-300 dle EN 1561,
- tloušťka pracovní desky 25 mm,
- systém otvorů Ø28 mm pro upínací prvky,
- 3D bočnice pro upínání také z bočních stran,
- milimetrová stupnice pro přesnější ustavení dílů,
- otočný modul SPARTUS® RT pro pohodlnější polohování svařence,
- invertorové řízení motoru pro plynulý rozběh a brzdění,
- ovládání pomocí ručního panelu a nožního spínače,
- vhodné pro profesionální výrobu, svařování a montáž.
Jak vybrat správnou variantu?
U této řady vybírejte variantu především podle požadované nosnosti otočného modulu a hmotnosti svařence. Důležité je počítat s tím, že pracovní deska má vlastní hmotnost 650 kg, takže reálná nosnost pro obrobek je nižší než samotná nosnost otočného modulu.
| SPARTUS® RT1000 | Vstupní varianta pro lehčí svařence a díly, kde je hlavní výhodou otočná pracovní plocha. |
| SPARTUS® RT2000 | Vyvážená varianta pro běžné výrobní použití a těžší svařence. |
| SPARTUS® RT3000 | Silnější varianta pro náročnější provozy a těžší konstrukční díly. |
| SPARTUS® RT5000 | Nejvýkonnější varianta této řady pro velmi těžké svařence a průmyslové použití. |
Technické parametry podle varianty
FERROS 3D 1400×1400 se SPARTUS® RT1000
| Kód produktu | SP28C-14-14-RT1000 |
| Rozměr pracovní desky | 1400 × 1400 × 200 mm |
| Materiál desky | Litina EN-GJL-300 dle EN 1561 |
| Tloušťka desky | 25 mm |
| Systém otvorů | D28 – otvory Ø28 mm |
| Nosnost otočného modulu | 1000 kg |
| Nosnost s pracovní deskou | 350 kg |
| Hmotnost pracovní desky | 650 kg |
| Přesnost horizontální | 0,1 / 1000 mm |
| Přesnost vertikální | 0,1 / 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |

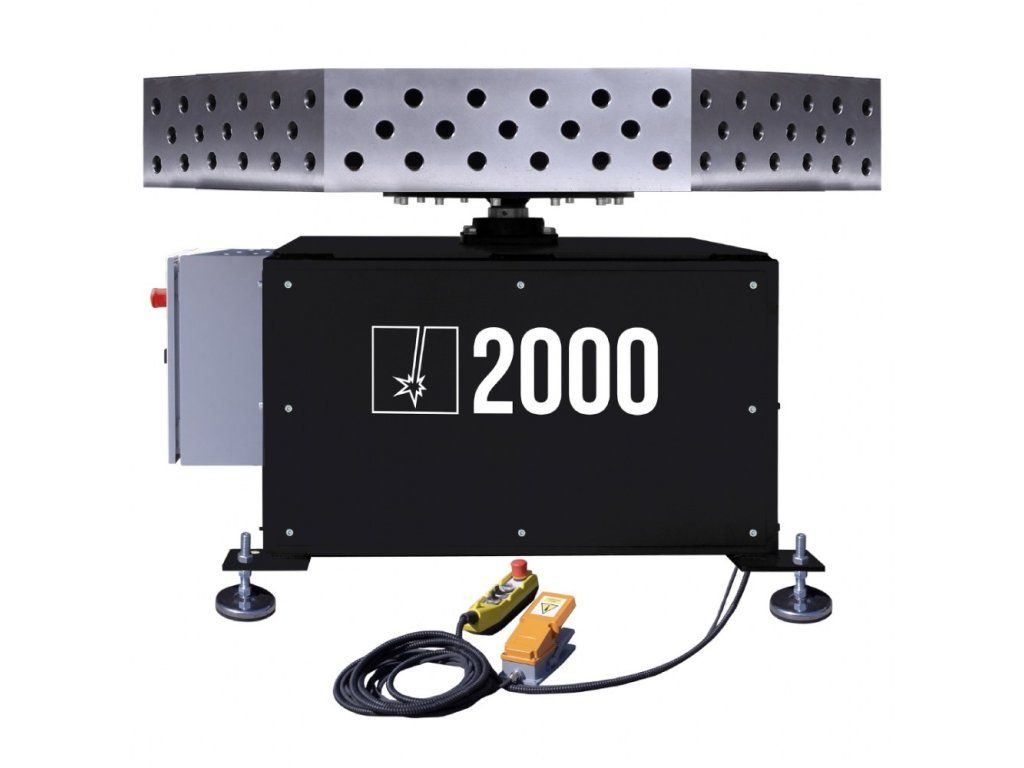

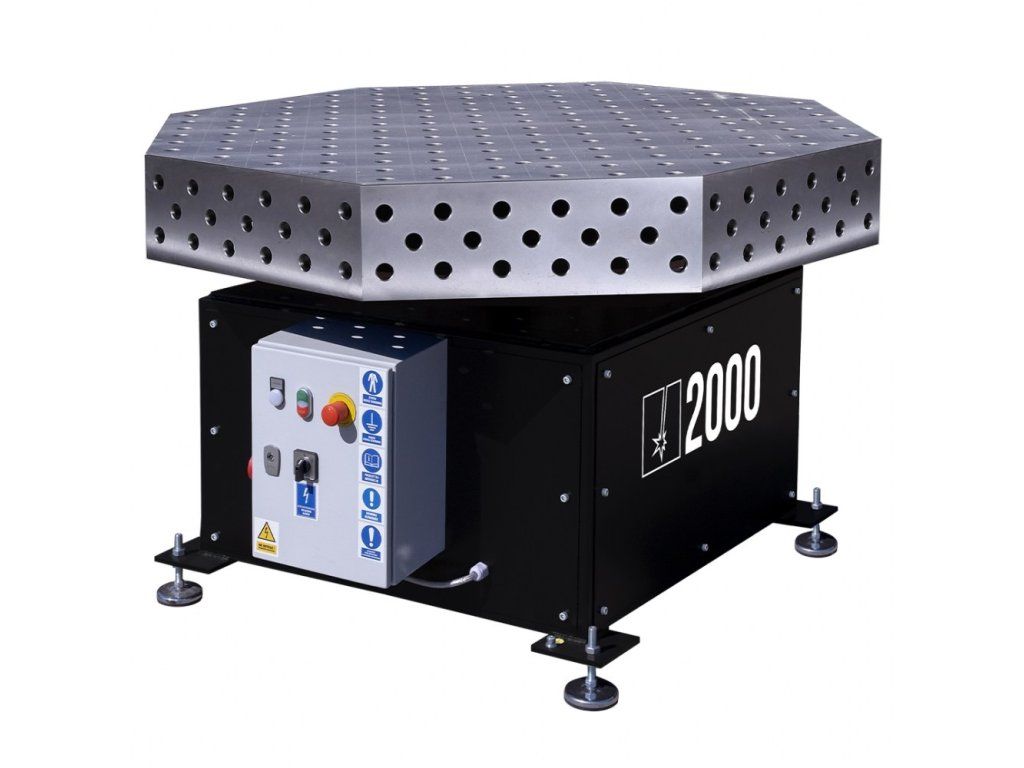

FERROS 3D 1400×1400 se SPARTUS® RT2000
| Kód produktu | SP28C-14-14-RT2000 |
| Rozměr pracovní desky | 1400 × 1400 × 200 mm |
| Materiál desky | Litina EN-GJL-300 dle EN 1561 |
| Tloušťka desky | 25 mm |
| Systém otvorů | D28 – otvory Ø28 mm |
| Nosnost otočného modulu | 2000 kg |
| Nosnost s pracovní deskou | 1350 kg |
| Hmotnost pracovní desky | 650 kg |
| Přesnost horizontální | 0,1 / 1000 mm |
| Přesnost vertikální | 0,1 / 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |
FERROS 3D 1400×1400 se SPARTUS® RT3000
| Kód produktu | SP28C-14-14-RT3000 |
| Rozměr pracovní desky | 1400 × 1400 × 200 mm |
| Materiál desky | Litina EN-GJL-300 dle EN 1561 |
| Tloušťka desky | 25 mm |
| Systém otvorů | D28 – otvory Ø28 mm |
| Nosnost otočného modulu | 3000 kg |
| Nosnost s pracovní deskou | 2350 kg |
| Hmotnost pracovní desky | 650 kg |
| Přesnost horizontální | 0,1 / 1000 mm |
| Přesnost vertikální | 0,1 / 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |

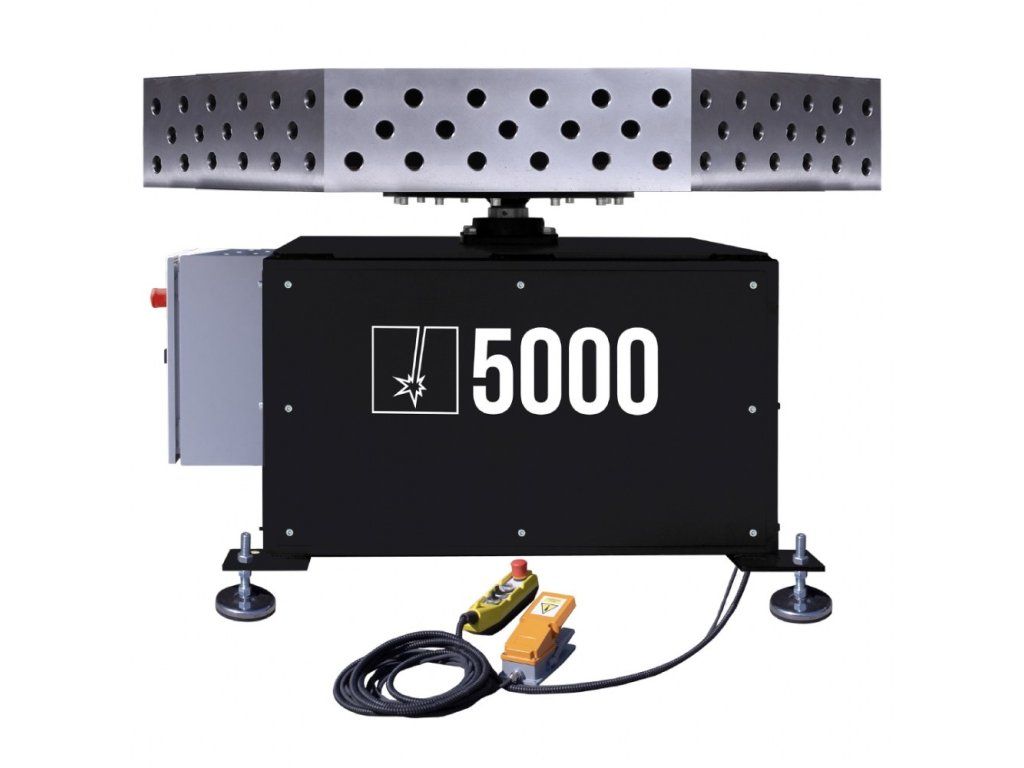

FERROS 3D 1400×1400 se SPARTUS® RT5000
| Kód produktu | SP28C-14-14-RT5000 |
| Rozměr pracovní desky | 1400 × 1400 × 200 mm |
| Materiál desky | Litina EN-GJL-300 dle EN 1561 |
| Tloušťka desky | 25 mm |
| Systém otvorů | D28 – otvory Ø28 mm |
| Nosnost otočného modulu | 5000 kg |
| Nosnost s pracovní deskou | 4350 kg |
| Hmotnost pracovní desky | 650 kg |
| Přesnost horizontální | 0,1 / 1000 mm |
| Přesnost vertikální | 0,1 / 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |
Doprava, vykládka a ověření vhodnosti
U otočných svařovacích stolů FERROS 3D doporučujeme před objednáním ověřit hmotnost a rozměry svařence, způsob upnutí, možnosti manipulace v provozu a požadovanou nosnost. Doprava, vykládka a termín dodání se řeší individuálně podle konkrétní varianty a místa dodání.
Nejste si jistí výběrem?
Pošlete nám hmotnost svařence, přibližné rozměry dílu a informaci, jak s ním potřebujete pracovat. Pomůžeme ověřit vhodnou variantu otočného svařovacího stolu, nosnost, dopravu i způsob vykládky.
