Válečkový rotátor SPARTUS® 5000-20000 Nosnost 5000–20000 kg, 400 V
Válečkový rotátor SPARTUS® 5000–20000 pro plynulé otáčení těžkých trubek, válců, nádrží a rotačních svařenců. Vyberte variantu podle požadované nosnosti 5000, 10000, 15000 nebo 20000 kg. Rotátory pracují s napájením 400 V, lineární rychlostí 120–1200 mm/min a jsou vhodné pro profesionální výrobní provozy.
| Kategorie: | Svařovací rotátory |
|---|---|
| Záruka: | 2 roky |
| Typ zařízení: | Válečkový rotátor |
| Nosnost: | 1000 kg, 5000 kg, 15000 kg, 20000 kg |
| Napájení: | 400 V |
| Použití: | Těžké rotační svařence |
| Průměr obrobku: | 30-2500 mm |
| Model: | SPARTUS® 5000 / 10000 / 15000 / 20000 |
| Lineární rychlost: | 120–1200 mm/min |
| Průměr válečků: | 200 mm |
| Regulace: | Invertorové řízení |
| Motor: | Převodový motor s vysokým krouticím momentem |
| Povrch válečků: | Polyuretan 92°ShA |
| Nastavení rozteče válečků: | Trapézový šroub |
| Ochrana převodů: | Kryty převodů proti prachu a svařovacímu rozstřiku |
Válečkový rotátor SPARTUS® 5000–20000
Válečkové rotátory SPARTUS® 5000–20000 jsou průmyslová zařízení určená pro plynulé otáčení těžkých trubek, válců, nádrží a dalších rotačních svařenců. Pomáhají bezpečně podepřít obrobek, otáčet jej kolem vlastní osy a udržet stabilní pracovní polohu při svařování, montáži nebo kontrole.
Tato řada je vhodná pro profesionální výrobní provozy, kde se pracuje s těžkými válcovými díly a kde je důležitá bezpečná manipulace, plynulý chod a opakovatelnost práce. Podle požadované nosnosti lze zvolit variantu SPARTUS® 5000, SPARTUS® 10000, SPARTUS® 15000 nebo SPARTUS® 20000.
Hlavní výhody řady SPARTUS® 5000–20000
- varianty s nosností 5000, 10000, 15000 nebo 20000 kg,
- vhodné pro těžké trubky, válce, nádrže a rotační svařence,
- plynulá lineární rychlost 120–1200 mm/min,
- napájení 3× 400 V pro průmyslové použití,
- převodové motory s vysokým krouticím momentem,
- polyuretanové válečky s tvrdostí 92°ShA,
- nastavení rozteče válečků pomocí trapézového šroubu,
- kryty převodů pro ochranu proti prachu a svařovacímu rozstřiku,
- vhodné pro svařování, montáž i kontrolu rotačních dílů.
Jak vybrat správnou variantu?
Při výběru rotátoru je důležité vycházet hlavně z hmotnosti svařence, průměru obrobku, délky dílu a rozložení hmotnosti. U delších nebo nesouměrných svařenců doporučujeme počítat s dostatečnou rezervou nosnosti a ověřit také těžiště obrobku.
| SPARTUS® 5000 | Nosnost 5000 kg, průměr obrobku 350–3500 mm. |
| SPARTUS® 10000 | Nosnost 10000 kg, průměr obrobku 500–3000 mm. |
| SPARTUS® 15000 | Nosnost 15000 kg, průměr obrobku 800–4000 mm. |
| SPARTUS® 20000 | Nosnost 20000 kg, průměr obrobku 800–4000 mm. |
Využití v praxi
Válečkové rotátory se používají tam, kde je potřeba těžký rotační obrobek plynule otáčet kolem vlastní osy. Typicky jde o svařování trubek, potrubních dílů, nádrží, válcových konstrukcí, zásobníků a dalších rozměrných svařenců.
Díky plynulému otáčení lze lépe kontrolovat vedení svaru, omezit ruční manipulaci a zvýšit bezpečnost práce. Rotátor zároveň pomáhá udržet obrobek ve stabilní poloze, což je důležité hlavně u těžkých a rozměrných dílů.
Technické parametry podle modelu

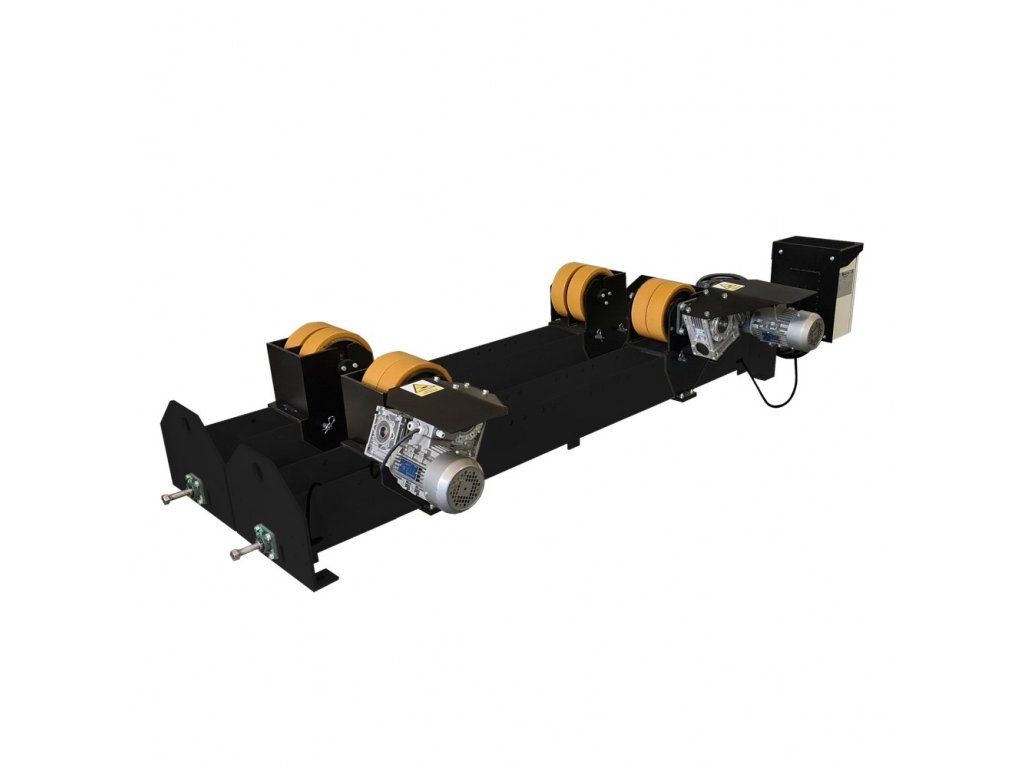

SPARTUS® 5000
| Model | SPARTUS® 5000 |
| Kód produktu | SP021-00-005 |
| Nosnost | 5000 kg |
| Průměr obrobku | 350–3500 mm |
| Lineární rychlost | 120–1200 mm/min |
| Průměr válečků | 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |
| Povrch válečků | Polyuretan 92°ShA |
| Nastavení rozteče válečků | Trapézový šroub |

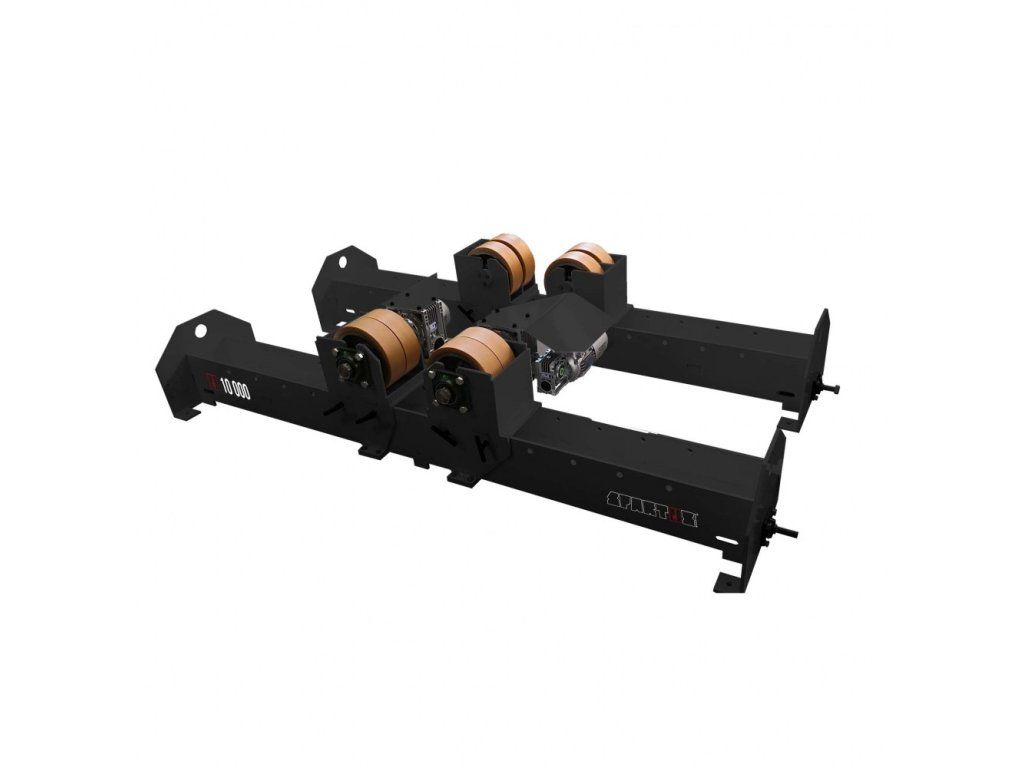

SPARTUS® 10000
| Model | SPARTUS® 10000 |
| Kód produktu | SP021-00-010 |
| Nosnost | 10000 kg |
| Průměr obrobku | 500–3000 mm |
| Lineární rychlost | 120–1200 mm/min |
| Průměr válečků | 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |
| Povrch válečků | Polyuretan 92°ShA |
| Nastavení rozteče válečků | Trapézový šroub |

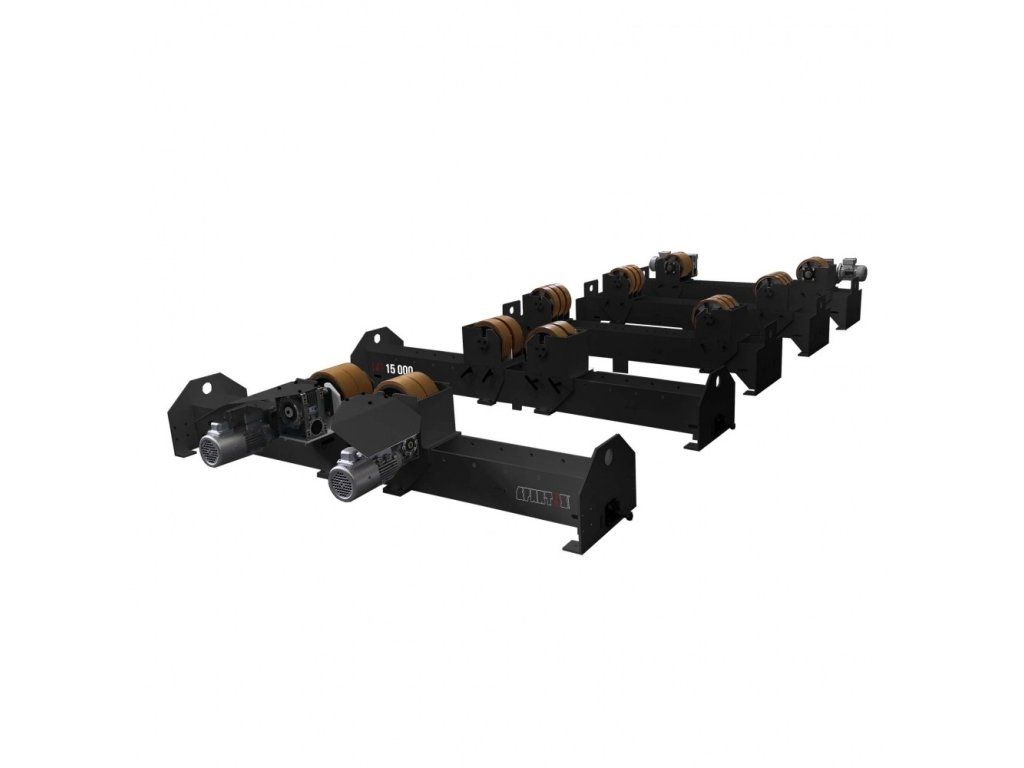

SPARTUS® 15000
| Model | SPARTUS® 15000 |
| Kód produktu | SP021-00-015 |
| Nosnost | 15000 kg |
| Průměr obrobku | 800–4000 mm |
| Lineární rychlost | 120–1200 mm/min |
| Průměr válečků | 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |
| Povrch válečků | Polyuretan 92°ShA |
| Nastavení rozteče válečků | Trapézový šroub |
SPARTUS® 20000
| Model | SPARTUS® 20000 |
| Kód produktu | SP021-00-020 |
| Nosnost | 20000 kg |
| Průměr obrobku | 800–4000 mm |
| Lineární rychlost | 120–1200 mm/min |
| Průměr válečků | 200 mm |
| Napájení | 3× 400 V ±10 %, 50/60 Hz |
| Povrch válečků | Polyuretan 92°ShA |
| Nastavení rozteče válečků | Trapézový šroub |
Individuální výběr, doprava a manipulace
U rotátorů této nosnostní řady doporučujeme ověřit vhodnost konkrétní varianty podle svařence a pracovního postupu. Důležité je znát přibližnou hmotnost, průměr, délku a těžiště obrobku, ale také možnosti manipulace v provozu.
Doprava, vykládka a termín dodání se u těchto zařízení řeší individuálně podle místa dodání, hmotnosti rotátoru a možností zákazníka na pracovišti.
Nejste si jistí výběrem?
Pokud si nejste jistí vhodným modelem, nosností nebo příslušenstvím, ozvěte se nám. Pomůžeme ověřit vhodnou variantu podle hmotnosti svařence, rozměrů dílu, způsobu upnutí, manipulace i možností dopravy a vykládky.
